Опис

Датчик расхода воды в основном состоит из латунного корпуса клапана, узла ротора расхода воды и датчика Холла. Он устанавливается на входе воды в водонагреватель для определения расхода воды. Когда вода проходит через узел ротора потока воды, магнитный ротор вращается, и скорость изменяется в зависимости от скорости потока. Датчик Холла выдает соответствующий импульсный сигнал и возвращает его в контроллер. Устройство оценивает величину потока воды и регулирует его.

Технические характеристики:

Внешняя резьба: 1-1/2 дюйма

температура: -25~+80

Допустимое давление: давление 1,75 МПа

Диапазон рабочей влажности: 35% ~ 90% относительной влажности (без инея)

Нагрузочная способность: 10 мА (DC5V)

Диапазон рабочего напряжения: DC5~18V

Максимальный рабочий ток: 15 мА (5 В постоянного тока)

Самое низкое номинальное рабочее напряжение: DC 4,5 5V-24V

Диапазоны расхода: 1-1/2 дюйма, 5-150 л/мин.

Характеристики импульса потока

1-1/2” 27 импульсов на литр воды

Ошибка ± 5%

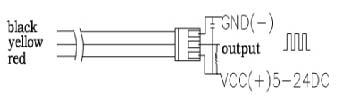

Проводка:

Красный IN подключен к положительному полюсу

Желтая линия вывода сигнала OUT

Черный GND подключается к отрицательному полюсу

Меры предосторожности:

1. Сильные удары и химическая эрозия строго запрещены.

2. Бросание или столкновение строго запрещено.

3. Вертикальная установка, угол наклона не более 5 градусов.

4. Температура среды не должна превышать 120℃.

Характеристики для других моделей счетчиков

Диапазоны расхода жидкости:

• 1/2 дюйма                        0,5–25 л/мин,

• 3/4 дюйма                       1–30 л/мин,

• 1 дюйм                              2–50 л/мин,

• 1,5 дюйма                        15–150 л/мин,

• 2 дюйма                           20–200 л/мин

Характеристики по выходному сигналу

• 1/2” 1177 импульсов на литр

• 3/4” 897 импульсов на литр

• 1 дюйм 595 импульсов на литр

• 1-1/4” 108 импульсов на литр

• 1-1/2” 27 импульсов на литр

• 2” 12 импульсов на литр

Погрешность ± 5%
